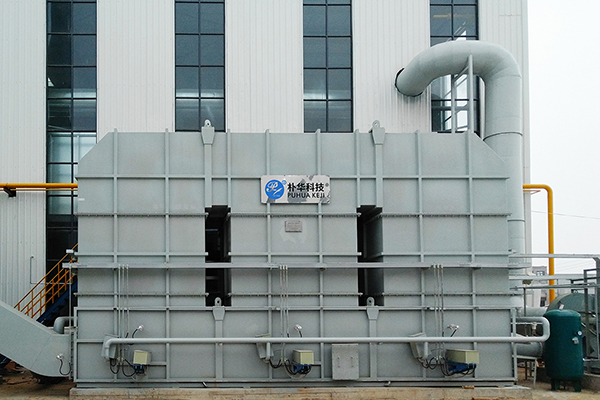

在揮發性有機物廢氣治理中，蓄熱式氧化爐（RTO）因凈化效率穩定而得到廣泛應用。但不少企業忽略了一個事實：RTO排放的煙氣溫度通常在80至120攝氏度，這部分余熱若直接排空，實在可惜。實際上，通過合理的熱交換系統設計，完全可以將其轉化為蒸汽或熱水，用于工藝加熱、冬季供暖或鍋爐補水。那么，具體該怎么做？設計時又該抓住哪些關鍵點？
RTO焚燒有機廢氣后產生的高溫煙氣，先經過蓄熱陶瓷層換熱降溫，再排出。我們通常會在RTO出口煙道與煙囪之間增設一臺余熱回收換熱器。煙氣走殼程，水或導熱油走管程，通過間壁換熱將熱量傳遞給介質，從而產出熱水或低壓蒸汽。說起來原理并不復雜，但要讓系統長期穩定、節能且安全，就需要在熱交換系統設計上多下功夫。
說到這里，不得不提設備選型與制造經驗。鄭州樸華科技有限公司作為河南環保設備生產廠家，在RTO設備及配套余熱回收系統上積累了豐富實踐，其設計團隊注重熱效率與耐腐蝕性的平衡，能夠根據廢氣成分和煙氣溫度定制換熱模塊，幫助用戶實現能源梯級利用。
先選熱管式換熱器或翅片管式換熱器。熱管式適合煙氣含塵量高的工況，不易積灰；翅片管式則傳熱面積大、效率高。材質方面，若廢氣中含氯、硫等腐蝕性成分，建議使用ND鋼或316L不銹鋼，避免低溫露點腐蝕。還要在低點設置排水閥，定期排出冷凝酸液。
生產熱水相對簡單，控制出口水溫不超過95攝氏度即可用于廠區采暖或清洗。而生產蒸汽則需要關注汽包壓力與安全閥設定。一般建議蒸汽壓力控制在0.4至0.6兆帕，對應飽和溫度約151至164攝氏度。必須設置旁通煙道，當余熱回收系統檢修或產汽量過剩時，煙氣可直接繞過換熱器進入煙囪。
坦白說，RTO煙氣中常攜帶少量未燃盡的粉塵或有機聚合顆粒，容易附著在換熱管表面。設計時應預留聲波吹灰器接口或蒸汽吹掃口，并在煙氣流速上做合理取值——通常取8至12米每秒，既能有效換熱，又能減少沉積。另外，換熱器底部要安裝檢修門，方便定期人工清理。
建議將RTO燃燒系統與余熱回收系統進行聯鎖控制。比如，當熱水循環泵故障或蒸汽壓力超過設定值，自動開啟煙道旁通閥，同時發出報警信號。若產出蒸汽用于生產，還需配置軟化水裝置，防止換熱管內結垢影響效率。
一家涂布生產線配置的3萬風量RTO，排煙溫度約110攝氏度。通過加裝熱交換系統，每小時可回收熱量約35萬千卡，產出70至80攝氏度的熱水用于車間洗桶和冬季取暖，每年節省天然氣費用約18萬元。如果廢氣熱值更高，還可以產出低壓蒸汽，直接并入廠區蒸汽管網。
鄭州樸華科技在多個項目中提供了vocs有機廢氣處理設備與余熱回收一體化設計。例如某化工企業RTO配套熱水系統后，不僅滿足自身清洗用熱需求，還將多余熱水用于周邊建筑供暖，實現了環保與節能的雙重收益。
系統投運后，需要每周檢查換熱器進出口煙氣溫差，若溫差明顯縮小，說明換熱面有積灰或結垢。每月打開檢修孔觀察內部狀況，每季度對換熱管進行化學清洗或高壓水沖洗。同時定期校驗安全閥和壓力表，保證蒸汽側設備合規運行。
總的來說，利用RTO余熱生產蒸汽或熱水是一項投資回收期短、技術成熟的有效措施。關鍵在于熱交換系統設計要貼合實際煙氣特性與用熱需求，做好防腐、防堵、控壓和安全聯鎖。如果您正在考慮為現有RTO增加余熱回收功能，不妨從現場熱平衡測算入手，逐步細化方案。
